Cách tính lực ép cọc bê tông chính xác nhất khi làm móng công trình 2024

1. Vì sao nên biết cách tính lực ép cọc bê tông?

Lực ép cọc bê tông là lực tác động để cọc đi sâu vào đất nền, đạt độ sâu như bản thiết kế. Giá trị lực ép này phụ thuộc vào khả năng chịu tải của cọc và nằm trong khoảng giới nhất định (Pmin và Pmax).

Pmin là lực ép nhỏ nhất để đưa cọc đi vào lòng đất. Pmax là lực ép lớn nhất có thể tác dụng lên đầu cọc. Nếu Pmin quá nhỏ không thể cắm cọc xuống đất. Ngược lại, nếu Pmax quá lớn, vượt quá giới hạn chịu tải của cọc có thể làm vỡ cọc.

Bởi vậy, việc hiểu và nắm rõ cách tính lực ép cọc bê tông có vai trò rất quan trọng. Nó giúp người thi công xác định lực ép phù hợp, tránh tình trạng cọc bị nghiêng, vỡ, không đạt độ sâu tiêu chuẩn. Đồng thời tạo độ bám vững chắc, an toàn cho công trình khi đưa vào sử dụng.

2. Cách tính lực ép cọc bê tông

Để tính lực ép cọc bê tông, ta thực hiện theo các bước sau:

- Bước 1: Xác định khả năng chịu tải của cọc

Công thức tính sức chịu tải của cọc theo vật liệu là:

Pvl = φ(Rb x Fb + Rs x Fs)

Trong đó:

• φ = 0.975
• Rb: Cường độ chịu nén của cọc bê tông, được xác định theo mác bê tông. Ví dụ, mác bê tông 150 có Rb = 0.75kN/cm2, mác bê tông 200 có Rb = 0.85 kN/cm2 (Tra bảng thông số theo quy định)
• Fb: Diện tích cọc
• Rs: Cường độ tính toán của thép CII (Tra bảng thông số theo quy định)
• Fs: Diện tích thép sử dụng làm cọc bê tông

Bước 2: Tính lực ép cọc bê tông

2Ptk  ≤ Pép ≤ Pvl

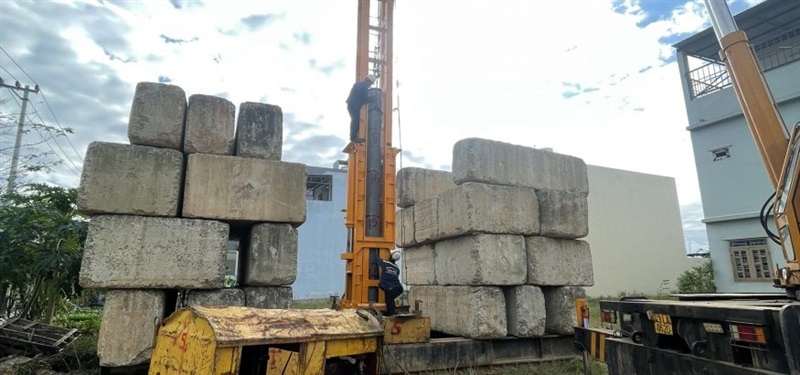

Nếu sử dụng phương pháp ép tải thì lực ép (Pép) bằng tổng khối lượng tải trọng chất lên dàn máy. Ngược lại, nếu  sử dụng máy ép thì cần chú ý đến áp suất hiển thị trên đồng hồ và dùng bảng quy đổi áp lực ra tải trọng để xác định thời điểm dừng máy. Tùy theo thông số cấu tạo của từng máy ép mà bảng quy đổi ép cọc bê tông có số liệu khác nhau.

Hiện nay, có 2 bảng quy đổi lực ép cọc bê tông phổ biến trên thị trường, đó là:

- Bảng quy đổi lực ép cọc bê tông bằng giàn máy Neo:

- Bảng quy đổi lực ép cọc bê tông bằng giàn máy tải sắt:

3. Ví dụ minh họa về cách tính lực ép cọc bê tông

Ví dụ 1: Cọc bê tông cốt thép 300x300, mác 250, làm từ thép 418

Ta có:

φ = 0.975

Rb = 1.15 kN/cm2

Fb = 30x30 = 900 cm2

Rs = 28 kN/cm2

Fs = 10.18 cm2

=> Pvl = 0.975 x (1.15 x 900 + 28 x 10.18) = 1287 kN = 128,7 tấn.

Để ép cọc không gãy thì Pvl ≥ 2Ptk

=> 128,7 ≥ 2 x 60 = 120 tấn. (k = 2, thường lấy giá trị trong khoảng từ 1.5 - 2 tùy theo địa chất và loại cọc)

=> Chọn Ptk = 55 tấn

Vậy lực ép cọc dao động trong khoảng từ 110 - 120 tấn. Nếu lực ép lớn hơn 129 tấn có thể làm vỡ cọc.

Ví dụ 2: Cọc bê tông cốt thép vuông 200x200, làm từ thép 4Ø14, Mác 200

Ta có:

φ = 0.975

Rb = 0.85 kN/cm2

Fb = 20 x 20 = 400cm2

Rs = 28 kN/cm2

Fs = 3.14 x 0.7 x 0.7 x 4 = 6.15 cm2

Pvl = 0.975 x (0.85 x 400 + 28 x 6.15) = 50 tấn

Để cọc không bị ép khi gãy thì Pvl ≥ 2Ptk

=> 50 tấn ≥ 2 x 20 = 40 tấn

=> Chọn Ptk = 20 tấn

Vậy lực ép cọc dao động trong khoảng từ 40 - 45 tấn là đạt. Nếu lực ép trên 50 tấn có thể làm vỡ cọc. Nếu dùng máy ép Neo thì áp suất tương đương khoảng từ 160 - 180kg/cm2.

4. Xây dựng Thăng Long - Đơn vị thi công ép cọc bê tông uy tín

Trên thị trường hiện nay có nhiều đơn vị thi công ép cọc bê tông. Tuy nhiên, để đảm bảo an toàn và chất lượng công trình, người dùng nên lựa chọn đơn vị uy tín như Xây dựng Thăng Long.

Xây dựng Thăng Long nhận thi công ép cọc bê tông chất lượng, được nhiều chủ đầu tư lựa chọn bởi các lý do sau:

• Chất lượng dịch vụ tốt nhất, mang lại sự an toàn và bền vững cho công trình theo thời gian sử dụng.
• Giá cả cạnh tranh nhất thị trường với nhiều ưu đãi hấp dẫn dành cho khách hàng thân thiết, nhà thầu xây dựng lớn,...
• Đội ngũ kỹ sư, thợ lành nghề, làm việc tận tình, chuyên nghiệp, có trách nhiệm
• Hệ thống máy móc hiện đại, đạt chuẩn xây dựng, đảm bảo quá trình thi công diễn ra thuận lợi, nhanh chóng và đúng tiến độ.
• Hợp đồng rõ ràng, minh bạch, quy trình làm việc chuyên nghiệp, mang đến cho khách hàng sự hài lòng nhất khi sử dụng dịch vụ.

Trên đây là toàn bộ thông tin chia sẻ về cách tính lực ép cọc bê tông. Hy vọng sẽ giúp bạn đọc nắm rõ cách tính chính xác để hạn chế sai sót không đáng có xảy ra trong quá trình thi công. Chủ đầu tư quan tâm đến dịch vụ ép cọc bê tông của Xây dựng Thăng Long vui lòng liên hệ đến hotline 0974111186 để được hỗ trợ tư vấn chi tiết nhất!
