Kích thước đài móng cọc: Tiêu chuẩn thiết kế & Các lưu ý khi thi công

1. Tổng quan về đài móng mọc

1.1. Đài móng cọc là gì?

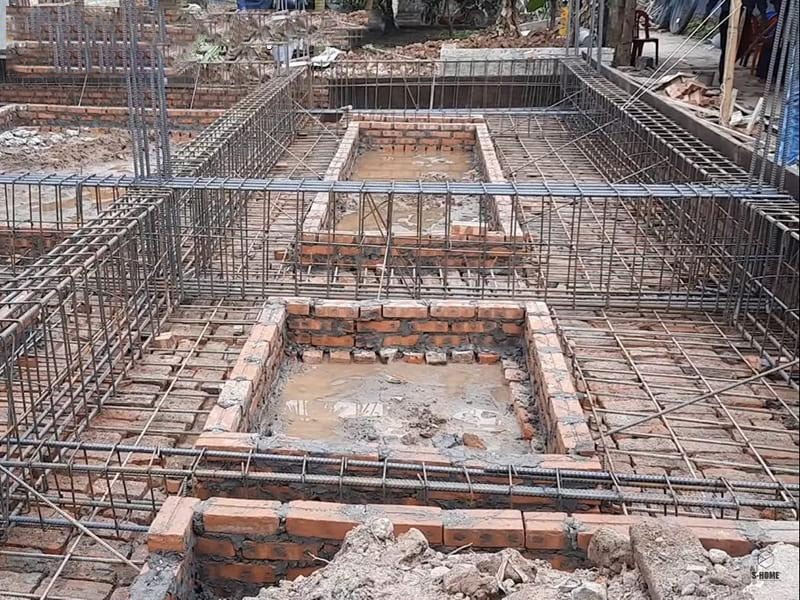

Đài móng cọc là khối bê tông cốt thép đặt trên đầu cọc, có nhiệm vụ liên kết các cọc lại với nhau tạo thành hệ thống vững chắc, giúp phân bổ đều tải trọng từ công trình xuống dưới các cọc. Chúng đóng vai trò như cầu nối trung gian giữa kết cấu bên trên và hệ thống cọc chịu lực bên dưới.

1.2. Công dụng của đài móng cọc

• Liên kết các cọc: Đài móng giống như “bệ đỡ” lớn, kết nối các cọc tạo thành một khối thống nhất.
• Đảm bảo tải trọng phân bổ đều: Nhờ có đài móng, lực ép từ công trình phía trên được dàn trải và phân bổ đều cho hệ thống cọc bên dưới; tránh các sự cố như sụt lún, nứt vỡ do áp lực chỉ dồn về một nhóm cọc nhất định.
• Hỗ trợ thi công thuận lợi: Sau khi hoàn tất việc đóng cọc và đổ đài móng, bề mặt thi công trở nên bằng phẳng, tạo điều kiện thuận lợi để thực hiện các hạng mục quan trọng khác như xây tường, sàn, dầm, cột,...
• Tăng cường sự ổn định cho công trình: Đài giúp gia cố nền móng vững chắc hơn. Điều này có ý nghĩa quan trọng đối với các công trình lớn hoặc được xây dựng trên nền đất yếu và chống chịu tốt các tác động tiêu cực từ ngoài môi trường như bão, gió, rung chấn,...

1.3. Tổng hợp các loại đài móng cọc phổ biến

Hiện nay, có nhiều loại đài móng cọc được sử dụng trong xây dựng. Dưới đây là một số loại dùng phổ biến nhất:

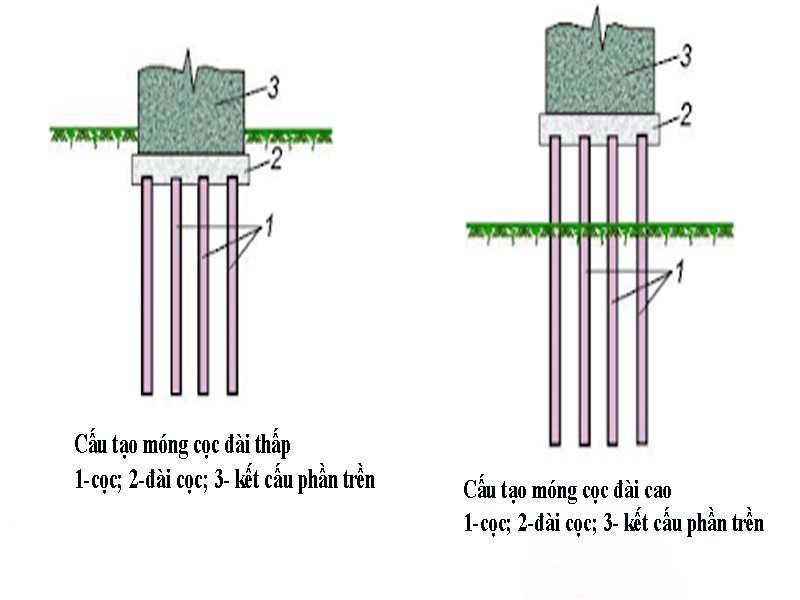

- Vị trí đài so với mặt đất tự nhiên:

• Đài thấp: Đáy đài nằm ở dưới hoặc ngang bằng so với mặt đất, thường sử dụng cho công trình có tải trọng không quá lớn hoặc đất nền tốt.
• Đài cao: Đáy đài nằm cao hơn một phần so với đất nền tự nhiên, được ứng dụng nhiều tại các công trình có tải trong lớn, xây dựng trên nền đất yếu hoặc mực nước ngầm cao.

- Số lượng cọc:

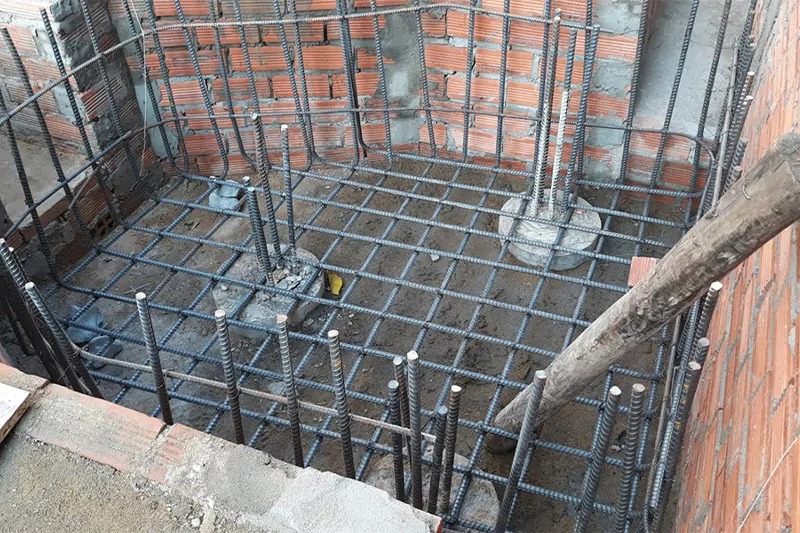

• Đài móng 1 cọc: Liên kết một cọc duy nhất, dùng cho các cột độc lập hoặc móng chịu tải thấp.
• Đài móng đôi: Liên kết 2 cọc, xuất hiện ở các công trình có tải trọng trung bình.

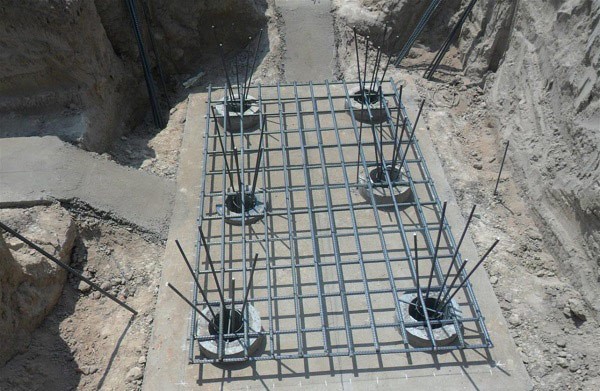

• Đài móng nhiều cọc: Liên kết từ 3 cọc trở lên, được thiết kế cho các công trình có tải trọng lớn.

Ngoài ra, phân loại theo hình dạng có đài móng hình vuông, hình chữ nhật, hình tròn, hình đa giác,... Phân chia dựa theo độ cứng có đài cứng, đài mềm,...

2. Các yếu tố ảnh hưởng đến kích thước đài móng cọc

Kích thước của đài móng không có thông số cố định và phụ thuộc vào nhiều yếu tố như:

2.1. Tải trọng công trình

Tải trọng công trình bao gồm tải trọng đứng (trọng lượng công trình, con người, nội thất,...) và tải trọng ngang (tác động từ rung chấn, động đất, gió,...). Khi công trình chịu tác động lớn, phần đài móng cần được thiết kế với diện tích rộng và độ dày phù hợp để đảm bảo sự ổn định.

2.2. Số lượng và cách bố trí cọc

Số lượng cọc càng nhiều thì kích thước đài móng càng lớn. Khoảng cách giữa các cọc cũng tác động đến diện tích đài. Thông thường, khoảng cách này được bằng 2.5 đến 3 lần đường kính cọc để tránh hiện tượng chồng chéo ứng suất và tận dụng tối đa khả năng chịu tải của cọc.

Ngoài ra, thiết kế đài móng cũng phụ thuộc vào kích thước và loại cọc sử dụng. Những cọc có đường kính lớn và chịu tải cao sẽ giúp giảm số lượng cần dùng và thu nhỏ diện tích đài móng.

2.3. Đặc điểm nền đất

Đất nền yếu, dễ lún yêu cầu móng cọc có diện tích lớn để giảm bớt áp lực lên mỗi cọc, tránh tình trạng lún không đồng đều. Ngược lại, có thể thu nhỏ diện tích móng nếu đất nền có sức chịu tải tốt mà vẫn đảm bảo sự bền vững cho công trình.

Ngoài ra, còn nhiều yếu tố ảnh hưởng khác như phương pháp thi công, thiết kế tổng thể công trình, chi phí xây dựng,...

3. Kích thước đài móng cọc tiêu chuẩn và phổ biến

Mặc dù không có quy định cụ thể về kích thước đài móng nhưng một số thông số vẫn ngầm được coi là tiêu chuẩn mà các kỹ sư cần lưu ý khi thiết kế. Dưới đây là thông tin chi tiết để bạn tham khảo:

3.1. Kích thước tiêu chuẩn

Chiều rộng đài tối thiểu: Lớn hơn 2 lần thường đường kính cọc và không nhỏ hơn 600mm.

• Khoảng cách từ mép đài đến tâm cọc ngoài cùng: Không nhỏ hơn giá trị 150mm.
• Độ dày của đài móng: Được tính toán theo yêu cầu chịu lực của công trình nhưng không được nhỏ hơn 300mm.
• Đối với đài móng hình chữ nhật: Đảm bảo tỷ lệ giữa cạnh dài và cạnh ngắn không vượt quá 2:1 để áp lực phân bổ đều.

3.2. Một số kích thước phổ biến

• Đài móng 1 cọc: Thường thiết kế với kích thước từ 1.2 x 1.2m đến 1.5 x 1.5m, độ dày từ 0.3 - 0.5m.
• Đài móng đôi: Kích thước phổ biến từ 1.8 x 1.2m đến 2.4 x 1.5m, độ dày dao động từ 0.4 - 0.6m.
• Đài móng nhiều cọc: Kích thước thiết kế phụ thuộc vào số lượng và cách bố trí cọc nhưng vẫn phải tuân thủ các tiêu chuẩn tham khảo trên.

4. Các lỗi thường gặp trong thiết kế và thi công móng đài cọc

4.1. Lỗi thiết kế móng đài cọc

Các lỗi thường gặp trong thiết kế bao gồm:

• Bỏ sót hoặc tính toán sai tải trọng công trình, dẫn đến thiết kế đài không đủ khả năng chịu tải, làm ảnh hưởng đến công trình và tốn kém chi phí thi công.
• Sai sót trong việc thu thập số liệu địa chất. Ví dụ như bỏ qua mạch nước ngầm, không đánh giá đúng khả năng chịu tải của đất,... nên chọn sai cọc và tính toán kích thước đài không phù hợp.
• Tính toán sai nội lực (lực dọc, lực cắt, momen xoắn,...).
• Bố trí khoảng cách giữa các cọc trong đài không hợp lý.
• Không xem xét đến ảnh hướng các công trình lân cận.
• Dùng vật liệu kém chất lượng.

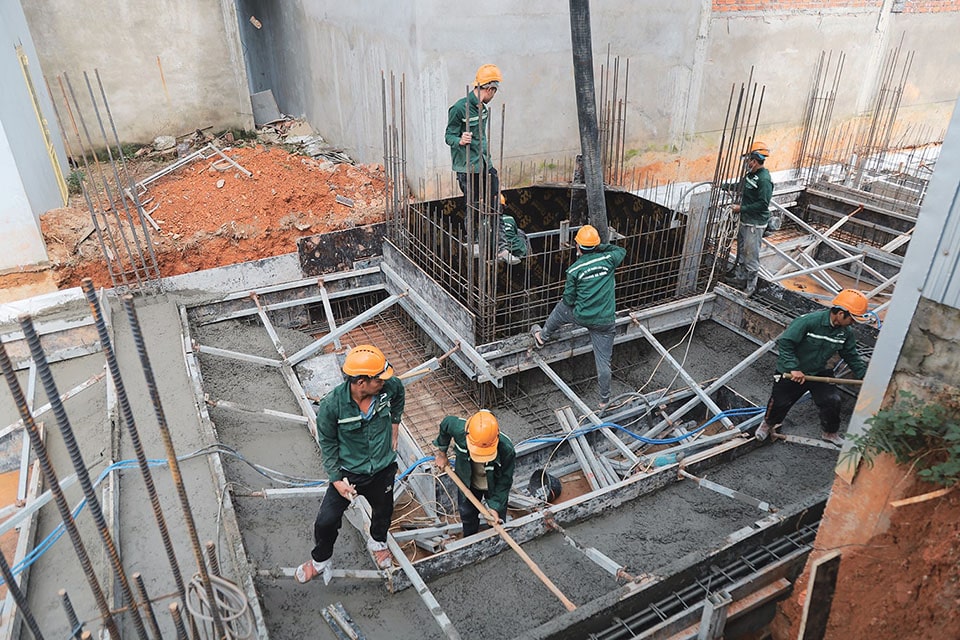

4.2. Lỗi thường gặp trong thi công

Trong giai đoạn thi công, các lỗi thường gặp bao gồm:

• Sai lệch vị trí cọc (cọc không đạt độ sâu thiết kế, bị nghiêng hoặc lệch tâm,...)
• Thực hiện không đúng kỹ thuật làm hư hỏng cọc khi thi công.
• Thi công đài móng sai tiêu chuẩn, không đúng với thiết kế.
• Không kiểm tra và nghiệm thu đúng quy định.
• Không có biện pháp bảo vệ đài móng khi thi công các hạng mục khác,...

Tất cả những lỗi thường gặp trong thiết kế và thi công trên đều có thể dẫn đến các hệ lụy nghiêm trọng như giảm khả năng chịu tải của móng, lún lệch công trình, tốn kém chi phí sửa chữa và khắc phục hậu quả, gây nguy hiểm cho người sử dụng và các công trình lân cận,...

5. Các giải pháp khuyến nghị để đảm bảo chất lượng đài móng cọc

5.1. Tìm đơn vị thiết kế & thi công uy tín

Đây là yếu tố quan trọng quyết định đến chất lượng của đài móng cọc. Nhà thầu uy tín sẽ đảm bảo quá trình thiết kế chính xác, từ việc tính toán kích thước đến lựa chọn cọc,.. phù hợp với đất nền và điều kiện công trình. Đồng thời thi công theo đúng tiêu chuẩn kỹ thuật, hạn chế tối đa sai sót ngoài ý muốn.

Xây dựng Thăng Long đã có uy tín nhiều năm trong lĩnh vực thi công nền móng. Chúng tôi sở hữu đội ngũ kỹ sư thiết kế và thợ thi công tay nghề cao, cam kết mang đến những công trình bền vững, đạt chuẩn kỹ thuật. Chính sách bảo hành minh bạch, rõ ràng giúp khách hàng an tâm trong quá trình sử dụng. Để nhận tư vấn chi tiết và báo giá ưu đãi, vui lòng liên hệ ngay qua hotline 0974.111.186!

5.2. Kiểm tra & giám sát chặt chẽ quá trình thực hiện

Khuyến nghị này giúp chủ thầu sớm phát hiện và khắc phục sai sót, giảm thiểu tối đa rủi ro ảnh hưởng đến công trình. Nhờ đó, bạn không chỉ tiết kiệm chi phí mà còn đảm bảo tiến độ thi công diễn ra suôn sẻ.

5.3. Chọn vật liệu chất lượng

Việc sử dụng vật liệu đạt chuẩn không chỉ giúp đài móng chịu lực tốt mà còn kéo dài tuổi thọ công trình. Do đó, các chủ thầu cần đặc biệt chú trọng đến vấn đề này.

Hy vọng bài viết trên đã giúp bạn đọc hiểu rõ hơn về kích thước đài móng cọc và các lưu ý quan trọng trong thiết kế, thi công. Nếu bạn vẫn còn câu hỏi thắc mắc, có thể để lại bình luận bên dưới hoặc liên hệ trực tiếp đến chúng tôi để được hỗ trợ
