Khoảng cách tim cọc đến mép đài: Các tiêu chuẩn & Thông tin liên quan

22/05/2025

Mục lục bài viết

    1. Vì sao cần quan tâm khoảng cách từ tim cọc đến mép đài?

    Khoảng cách tim cọc đến mép đài là khoảng cách tính từ tâm cọc đến mép ngoài của đài cọc. Đây là một thông số quan trọng trong thiết kế và thi công móng cọc vì nó tác động trực tiếp đến khả năng chịu tải và độ bền công trình.

    Nếu khoảng cách quá lớn hoặc quá nhỏ, tải trọng từ công trình sẽ dồn nhiều tại một vị trí trí, có thể gây ra hiện tượng ứng suất cục bộ và phá hoại đài cọc. Từ đó làm tăng nguy cơ nứt vỡ, lún lệch, thậm chí là sập đổ công trình.

    Ngoài ra, việc tính toán cự ly hợp lý còn giúp đẩy nhanh tiến độ thi công và hạn chế tối đa rủi ro ảnh hưởng đến các công trình xung quanh.

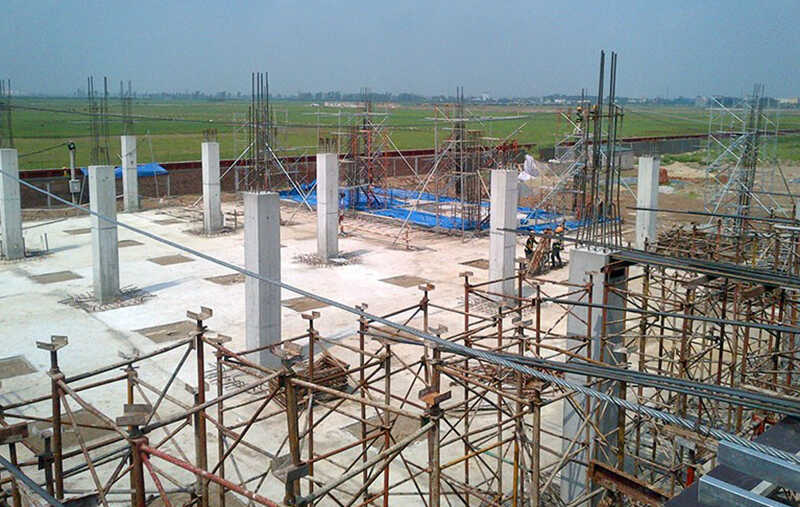

    Chú ý đến khoảng cách giữa tim cọc và mép biên là điều cần thiết trong thi công
    Chú ý đến khoảng cách giữa tim cọc và mép biên là điều cần thiết trong thi công

    2. Các yếu tố ảnh hưởng đến khoảng cách tim cọc đến mép đài

    Khoảng cách này sẽ phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện thi công thực tế. Dưới đây là các yếu tố chính:

    • Loại cọc sử dụng: Mỗi loại cọc có kích thước, đường kính, khả năng chịu tải riêng,... nên sẽ có yêu cầu khác nhau về khoảng cách.
    • Tải trọng công trình: Các công trình chịu tải trọng lớn như nhà máy, nhà cao tầng, cầu đường,... yêu cầu đài cọc chắc chắn. Do vậy đoạn từ tim cọc đến mép đài phải được tính toán cẩn thận để đảm bảo khả năng truyền lực tốt. Trong khi đó, đối với tải trọng nhỏ như nhà dân dụng từ 1 - 2 tầng, khoảng cách có thể được tối ưu để tiết kiệm chi phí vật liệu.
    • Loại đất nền: Đối với đất nền yếu, có thể cần tăng cự ly giữa tim cọc và mép đài nhằm đảm bảo sự ổn định và tránh tình trạng lệch lún cho đài cọc. Ngược lại, đối với nền đất tốt, có thể giảm kích thước đài và thu hẹp khoảng cách nhưng vẫn phải đáp ứng các yêu cầu kỹ thuật.
    • Tiêu chuẩn xây dựng: Các tiêu chuẩn thiết kế khác nhau có quy định và khuyến nghị riêng về cự ly giữa mép cọc và mép đài. Kỹ sư cần phải nắm rõ và có sự tính toán phù hợp dựa trên điều kiện thi công thực tế.

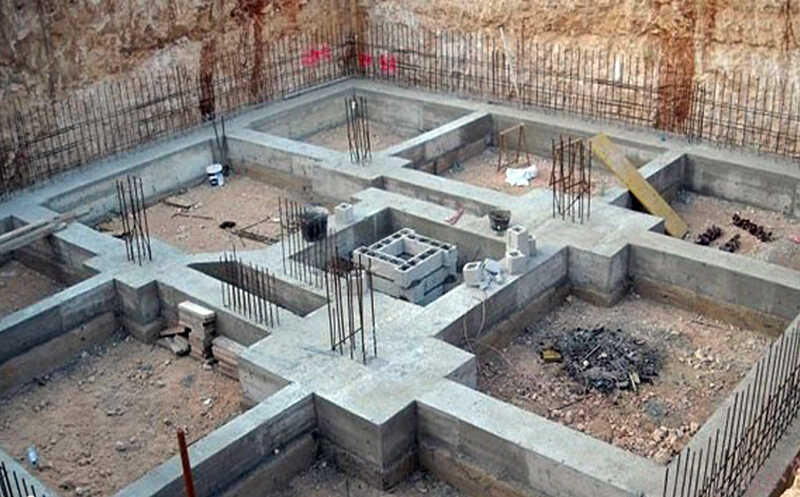

    Các yếu tố ảnh hưởng đến khoảng cách thông thủy giữa tim cọc và mép biên
    Các yếu tố ảnh hưởng đến khoảng cách thông thủy giữa tim cọc và mép biên

    3. Tiêu chuẩn về khoảng cách tim cọc đến mép đài

    Khoảng cách từ tim cọc đến mép đài được tính toán bằng tổng khoảng cách từ mép cọc đến mép đài (gọi tắt là a) và bán kính cọc.

    Trong đó, bán kính cọc là một hằng số, có giá trị cụ thể tùy theo từng loại cọc. Ngược lại, khoảng cách a là một biến số, không có giá trị cố định và phụ thuộc vào từng tiêu chuẩn, hướng dẫn thiết kế. Cụ thể như sau:

    Tiêu chuẩn

    Khoảng cách từ mép cọc đến biên đài (mép đài)

    TCVN 10304 -2014 (Việt Nam)

    amin = 250mm (Mục 8.3)

    Lưu ý: Không bắt buộc, yêu cầu này được đưa ra nhằm hạn chế tối đa sai lệch về vị trí cọc trong quá trình thi công.

    TCVN 11823-2017 (Dịch từ tiêu chuẩn Mỹ, áp dụng cho ngành cầu đường)

    • Đối với cọc ép: amin = 225mm (mục 7.1.2)
    • Đối với cọc nhồi: amin = 300mm (mục 8.1.2)

    ACI 318 (Tiêu chuẩn Mỹ, tính toán dựa trên khả năng chịu tải của cọc)

    • a = 15 inch cho P ≤ 120 kip
    • a = 21 inch cho 120 < P ≤ 240
    • a = 27 inch cho 240 < P ≤ 400
    • a = 30 inch cho P > 400

    BS 8110

    a = 150mm



    Nhiều tài liệu và nghiên cứu cũng chỉ ra rằng nếu cọc quá sát biên sẽ gây hiện tượng phá hoại cọc. Vì vậy, khoảng cách từ mép cọc đến mép biên phải thỏa mãn 2 yêu cầu sau:

    • Tối thiểu là 100mm.
    • Không được bé hơn ½ đường kính cọc.

    Về con số cụ thể là bao nhiêu sẽ được tính toán dựa trên các yếu tố thi công như điều kiện nền đất, tải trọng công trình, chất lượng cọc móng,...

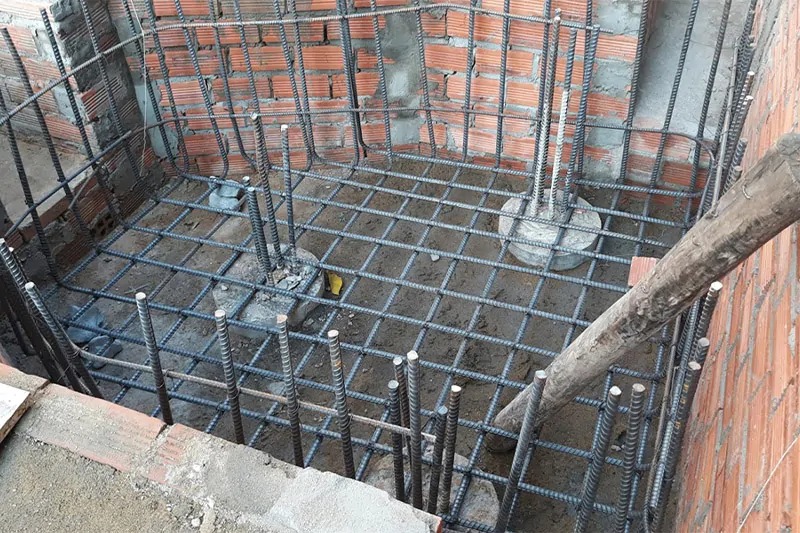

    Khoảng cách tim cọc đến mép đài
    Khoảng cách tim cọc đến mép đài

    4. Biện pháp xử lý khi không đảm bảo khoảng cách từ mép cọc đến mép đài

    Nếu khoảng cách này không được đảm bảo, có thể áp dụng các biện pháp xử lý sau:

    • Gia cường mép biên đài cọc: Bằng cách bổ sung thêm cốt thép hoặc các vật liệu gia cường khác ở mép biên đài sẽ giúp tăng độ cứng và khả năng chịu lực cho đài.
    • Kéo dài râu thép: Sử dụng các neo thép hoặc hàn bổ sung để tăng cường sự liên kết giữa cọc và đài móng.

    Lưu ý: Trước khi thi công, cần tham khảo ý kiến của kỹ sư kết cấu để đưa ra phương án xử lý phù hợp nhất và đảm bảo an toàn cho công trình.

    Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về khoảng cách tim cọc đến mép đài. Nếu còn bất kỳ thắc mắc nào, hãy để lại bình luận bên dưới để cùng trao đổi. Ngoài ra, nếu bạn cần tìm đơn vị thi công móng cọc chuyên nghiệp, đáng tin cậy, đừng ngần ngại liên hệ qua hotline 0974.111.186 để được tư vấn chi tiết
